Skanowanie 3D:
Precyzja, której wymaga współczesna inżynieria

Współczesna inżynieria oraz procesy wytwórcze wymagają wysokiej jakości pomiarów. W dobie rosnących wymagań jakościowych, tradycyjne metody dokumentowania geometrii często ustępują miejsca technologii, która gwarantuje bezbłędne odwzorowanie obiektu. Skanowanie 3D stało się standardem, bo zapewnia precyzję, której nie da się osiągnąć starymi metodami warsztatowymi.

Nasze podejście do skanowania 3D opiera się na dostarczaniu jak najlepszej cyfrowej kopii skanowanego obiektu. Proces ten polega na precyzyjnym odwzorowaniu kształtu oraz wymiarów fizycznego przedmiotu i przeniesieniu ich do środowiska komputerowego w zakresie jego wszystkich widocznych powierzchni. Dzięki temu każdy, nawet najbardziej skomplikowany komponent, może zostać poddany szczegółowej analizie, archiwizacji lub dalszej obróbce z zachowaniem najwyższych standardów dokładności.

Rola profesjonalnego skanowania w procesach technicznych

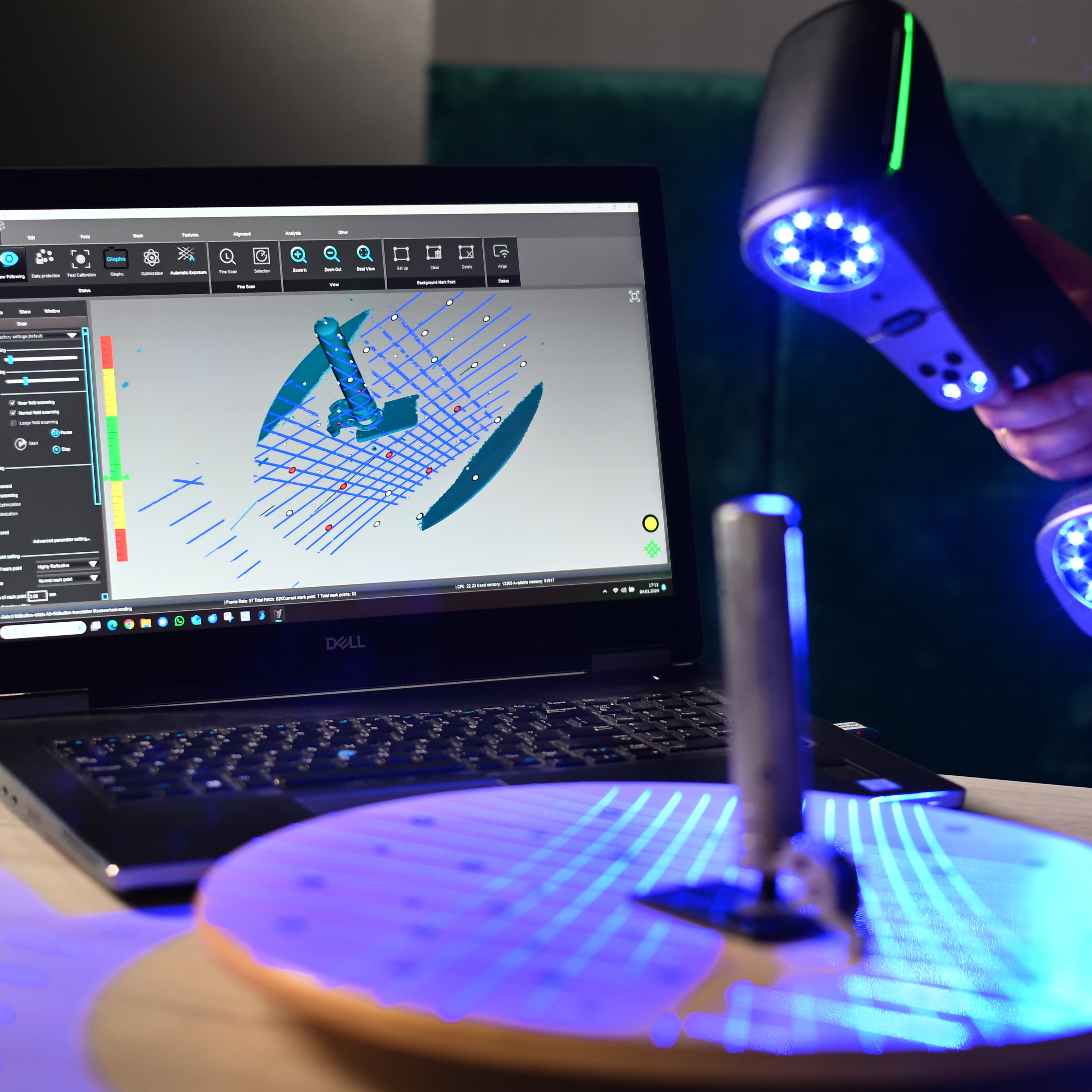

Fundamentem każdego udanego projektu są sprawdzone dane wejściowe. Skanowanie 3D w naszym wykonaniu to nie tylko proces wizualny, ale przede wszystkim zaawansowany pomiar metrologiczny. Dostarczane przez nas modele stanowią wierną kopię rzeczywistości, co eliminuje ryzyko błędów na dalszych etapach pracy.

Wybierając nasze wsparcie techniczne, zyskują Państwo:

• Kompletną informację o geometrii: Rejestrujemy pełną formę obiektu w granicach dostępności optycznej, w tym powierzchnie o nieregularnych kształtach, które są trudne do zmierzenia metodami tradycyjnymi.
• Bezpieczeństwo i trwałość dokumentacji: Fizyczny detal zostaje utrwalony w formie cyfrowej, co pozwala na jego odtworzenie lub analizę nawet po wielu latach.
• Skrócenie czasu prac przygotowawczych: Skanowanie laserowe pozwala na szybkie pozyskanie danych, co jest kluczowe w projektach o napiętym harmonogramie.

Nasza praca to połączenie zaawansowanej wiedzy technicznej z możliwościami, jakie daje profesjonalny sprzęt pomiarowy. Skupiamy się na tym, aby dostarczane przez nas wyniki były solidną bazą dla inżynierów, projektantów i technologów, dla których priorytetem jest jakość i powtarzalność.

Scantech NimbleTrack: Skanowanie bez ograniczeń

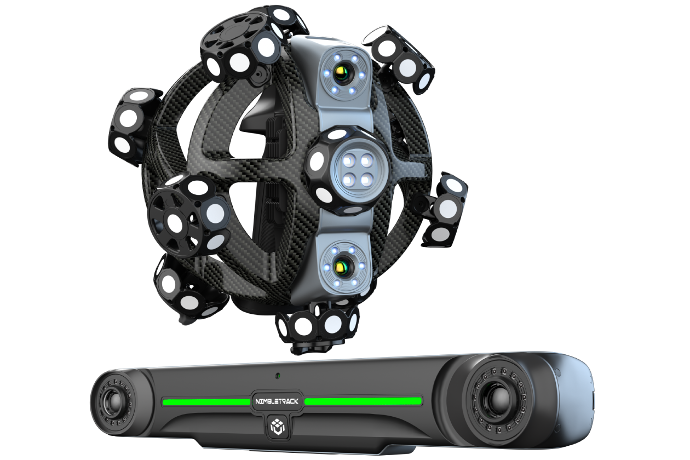

System NimbleTrack to nowa era profesjonalizmu. Większość skanerów wymaga oklejenia przedmiotu setkami małych kropek (markerów). Nasz system działa inaczej ponieważ wykorzystuje śledzenie optyczne. Zewnętrzna stacja (C-Track) cały czas "patrzy" na skaner i wie dokładnie, gdzie się on znajduje.

• Brak kabli: Pracujemy bezprzewodowo, co pozwala nam dotrzeć w każde miejsce bez ograniczeń.
• Bezpieczeństwo obiektu: Nie musimy niczego naklejać na Twój przedmiot. To idealne przy delikatnych lub zabytkowych powierzchniach.
• Szybkość i stabilność: Eliminujemy błędy wynikające z drżenia ręki operatora, zapewniając stałą, najwyższą jakość pomiaru.

Trzy tryby pracy

• Szybki (Ultra-Fast): Do błyskawicznego skanowania dużych elementów, jak karoserie aut czy kadłuby.
• Precyzyjny: Gdy liczy się każdy mikron i gęstość danych przy skomplikowanych kształtach.
• Głębokich otworów: Specjalistyczna funkcja pozwalająca "zajrzeć" do wnętrza gniazd zaworowych czy wąskich kanałów, gdzie inne skanery są "ślepe".

Przegląd technologii skanowania 3D

Skanowanie laserowe (Technologia jaką wykorzystujemy)

W naszej pracy stawiamy wyłącznie na zaawansowane skanowanie laserowe. Wykorzystujemy system NimbleTrack marki Scantech czyli urządzenie klasy premium, które wyznacza nowe granice w mobilnych pomiarach. Tam, gdzie zwykłe skanery optyczne zawodzą, nasz laser gwarantuje pewność i precyzję, nawet w trudnych warunkach przemysłowych.

​Jak powstaje model 3D?

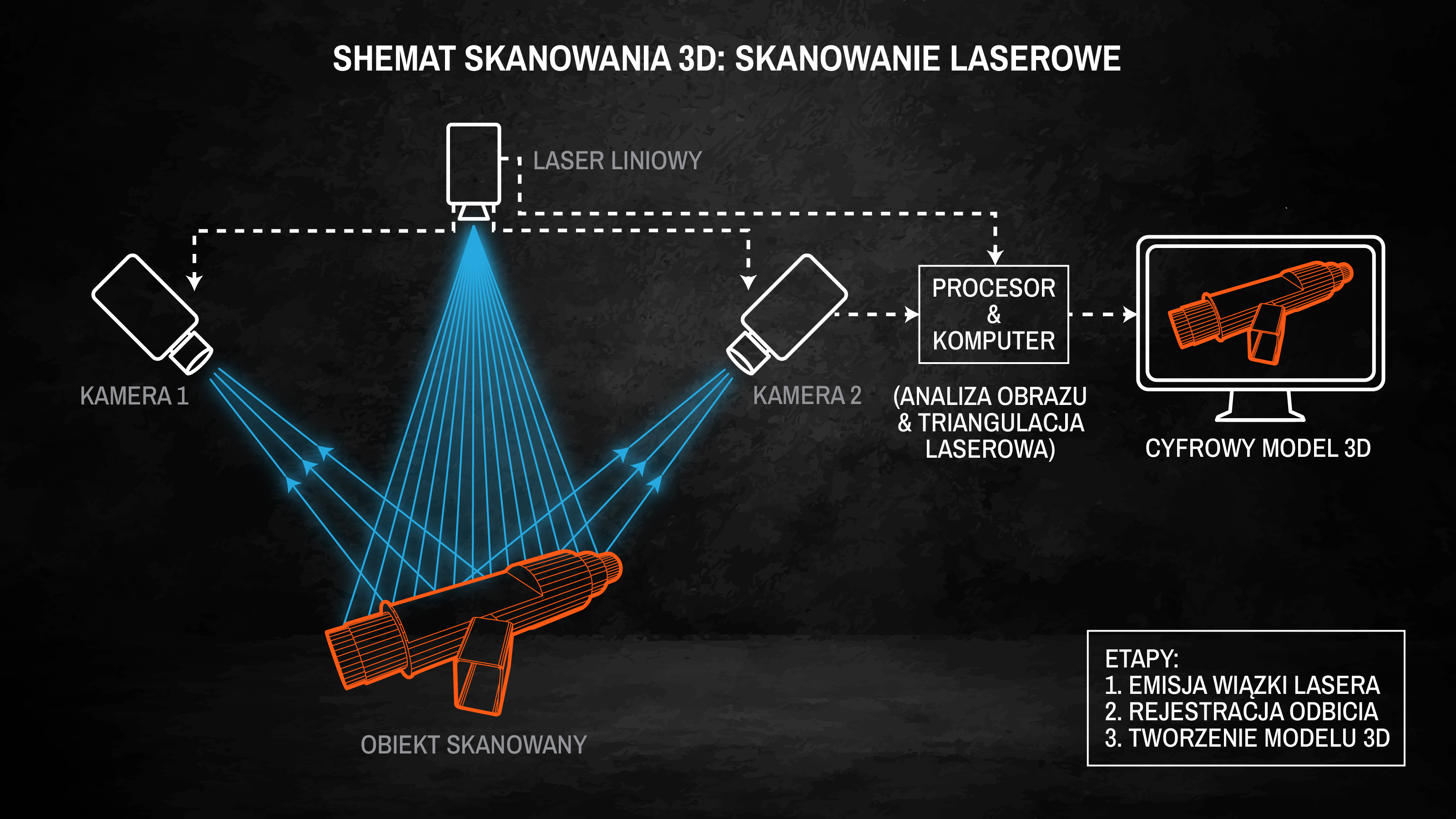

Skaner wysyła na przedmiot wiązki niebieskiego lasera w formie linii lub krzyży. Wbudowane kamery obserwują, jak te linie układają się na powierzchni. W ułamku sekundy inteligentne algorytmy obliczają położenie milionów punktów. Efektem jest chmura punktów, która odwzorowuje każdy milimetr skanowanego przedmiotu.

Potęga Niebieskiego Lasera

Nasz system korzysta z niebieskiego światła laserowego. Oznacza to trzy kluczowe korzyści:

• Skanowanie bez przygotowań: Niebieski laser świetnie radzi sobie z przedmiotami błyszczącymi, czarnymi. Zazwyczaj nie musimy pokrywać ich specjalnym białym proszkiem.
• Praca w każdych warunkach: Skaner jest odporny na światło słoneczne czy ostre oświetlenie hal produkcyjnych.
• Szczegółowość: Widzimy detale, których nie wyłapią inne urządzenia numery seryjne.

Technologia Światła Strukturalnego (Structured Light)

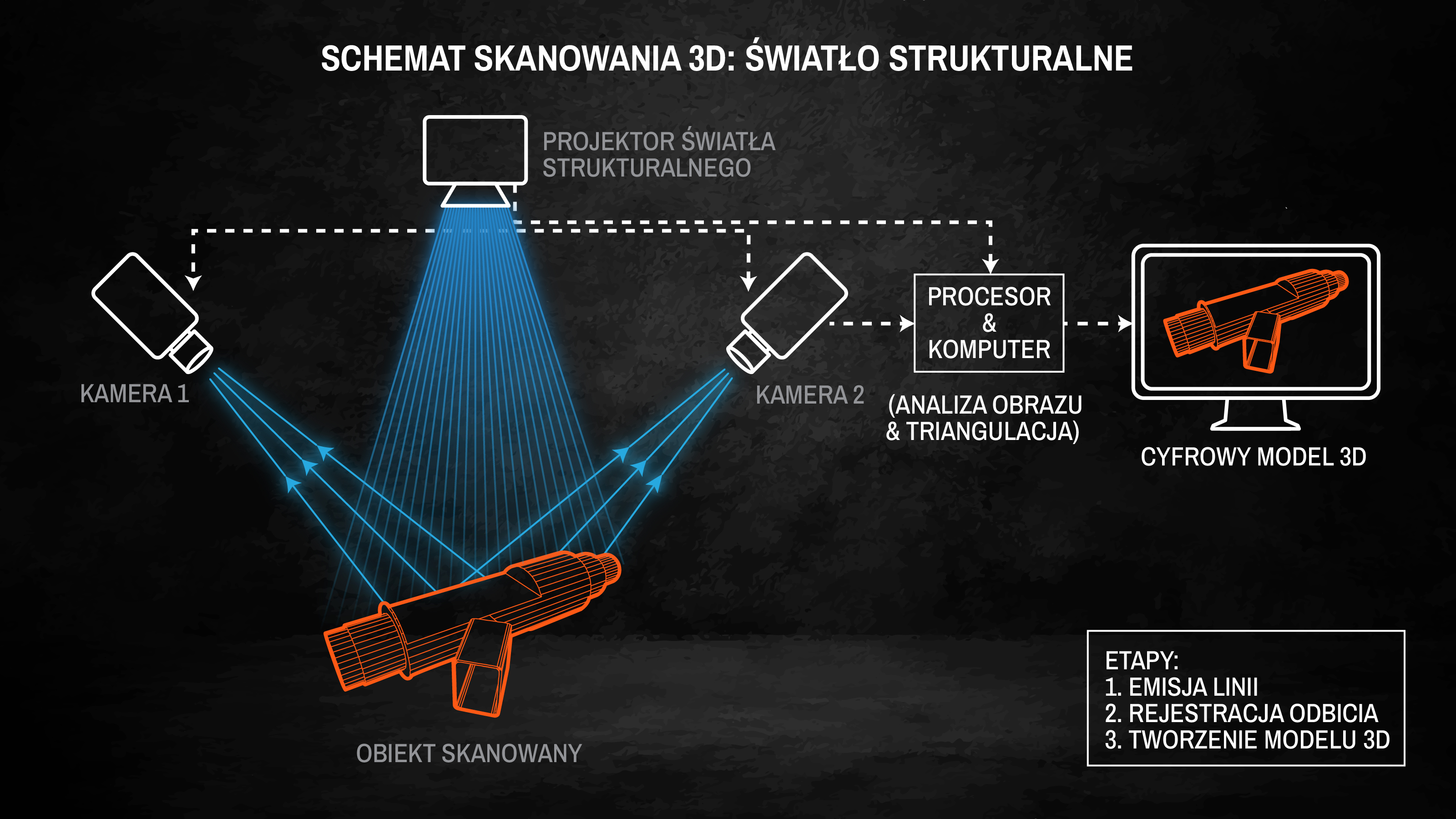

est to bezstykowa metoda pomiarowa, która opiera się na triangulacji optycznej. Skaner wyposażony w projektor rzuca na powierzchnię obiektu precyzyjnie zdefiniowany wzór – najczęściej jest to sekwencja prążków (linii) o zmiennej gęstości.

​Jak powstaje model 3D?

Kamery wbudowane w skaner rejestrują obraz rzuconych prążków. Gdy linie te trafiają na krzywiznę lub wypukłość, ulegają deformacji (zakrzywieniu). Oprogramowanie analizuje te zniekształcenia i na ich podstawie wylicza odległość każdego punktu od soczewki, tworząc w czasie rzeczywistym gęstą chmurę punktów odwzorowującą geometrię detalu.

Światło białe vs. niebieskie:

Współczesne skanery coraz częściej wykorzystują wąskopasmowe światło niebieskie (Blue Light). Dzięki temu pomiary są bardziej odporne na zmienne warunki oświetleniowe w hali produkcyjnej niż w przypadku starszej technologii światła białego.

• Plusy: ​Wysoka rozdzielczość: Metoda ta doskonale radzi sobie z drobnymi detalami, fakturami, a nawet kolorem powierzchni (teksturą).
• Wady: ​Bardzo wrażliwe na światło otoczenia i materiał: czarne lub błyszczące elementy są dla tej metody prawie niewidoczne bez matowania proszkiem.

Fotogrametria (Skanowanie ze zdjęć)

Jest to pasywna metoda pomiarowa, która umożliwia odtworzenie kształtu, rozmiarów i wzajemnego położenia obiektów w przestrzeni wyłącznie na podstawie zdjęć cyfrowych (2D). W przeciwieństwie do skanerów laserowych, fotogrametria nie emituje własnego światła, lecz polega na rejestracji światła odbitego od fotografowanego przedmiotu.

​Jak powstaje model 3D?

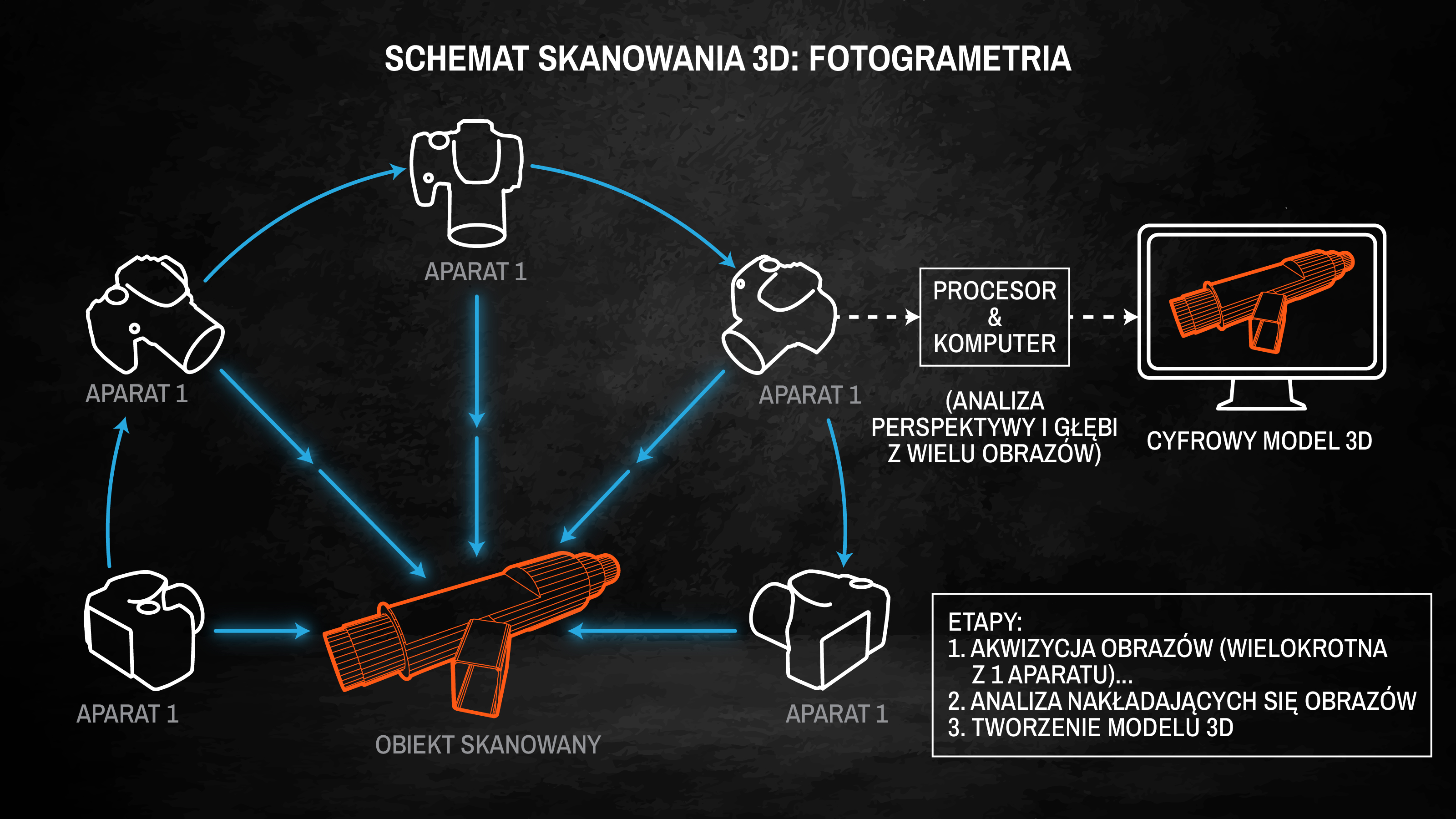

Proces opiera się na wykonaniu setek zdjęć obiektu pod różnymi kątami, z zachowaniem dużego stopnia nakładania się kadrów (tzw. zakładka). Zaawansowane algorytmy (np. Structure from Motion) analizują te obrazy, identyfikując tysiące punktów charakterystycznych (pikseli o wysokim kontraście) widocznych na wielu ujęciach jednocześnie. Na podstawie przesunięć tych punktów względem siebie (zjawisko paralaksy) oprogramowanie wylicza geometrię 3D oraz precyzyjnie nakłada teksturę.

Rola w inżynierii (Skala makro):

Choć metoda ta świetnie sprawdza się w wizualizacjach (gry, VR) dzięki fotorealistycznym teksturom, w inżynierii pełni inną, specyficzną funkcję. Służy głównie do pomiarów obiektów wielkogabarytowych (hale, mosty, duże konstrukcje) lub jako wsparcie dla skanerów laserowych, gwarantując zachowanie wymiarów na dużych dystansach. Pozwala zachować globalną dokładność wymiarową na dużych dystansach, eliminując błędy, które mogłyby powstać przy łączeniu wielu pojedynczych skanów.

• Plusy: ​Świetna do dokumentowania ogromnych obiektów (budynki, pomniki) czy tworzenia grafiki do gier.
• Wady: W profesjonalnej inżynierii służy głównie jako wsparcie dla skanerów laserowych, by zachować wymiary na bardzo dużych dystansach.

Jak pracujemy? Etapy procesu skanowania 3D

Dlaczego My?

Wybierając nasze usługi skanowania 3D, inwestują Państwo w pewność. Dzięki wykorzystaniu systemu NimbleTrack oraz wieloletniemu doświadczeniu w inżynierii, dostarczamy dane, które nie są tylko "obrazkiem", ale realnym narzędziem pracy dla konstruktorów i technologów.

​Skanowanie 3D w naszym wykonaniu to gwarancja szybkości, która nie wyklucza precyzji, oraz profesjonalizmu, który przekłada się na realne oszczędności w procesach wdrożeniowych i produkcyjnych naszych Klientów.
