Inżynieria Odwrotna: Cyfrowa droga do doskonałego modelu CAD

W świecie nowoczesnej produkcji i projektowania często spotykamy się z wyzwaniem: mamy fizyczny przedmiot, ale brakuje nam do niego dokumentacji technicznej. Może to być zabytkowa część maszyny, prototyp wykonany ręcznie lub komponent, który przez lata przeszedł tyle modyfikacji, że oryginalne rysunki przestały być aktualne. W takich momentach z pomocą przychodzi Inżynieria Odwrotna (Reverse Engineering) – fascynujący proces, który pozwala „odwrócić” tradycyjny cykl projektowy i stworzyć precyzyjny model cyfrowy na podstawie istniejącego obiektu.

Inżynieria odwrotna to dla nas coś więcej niż tylko kopiowanie. To most łączący świat fizyczny z cyfrowym środowiskiem projektowym, pozwalający na nadanie drugiego życia przedmiotom i optymalizację procesów produkcyjnych.

Czym dokładnie jest Inżynieria Odwrotna?

Tradycyjna inżynieria zaczyna się od pomysłu i projektu w programie CAD, który następnie trafia do produkcji. Inżynieria odwrotna odwraca ten schemat. Proces ten polega na szczegółowej analizie gotowego wyrobu w celu ustalenia, jak został zaprojektowany i wykonany.

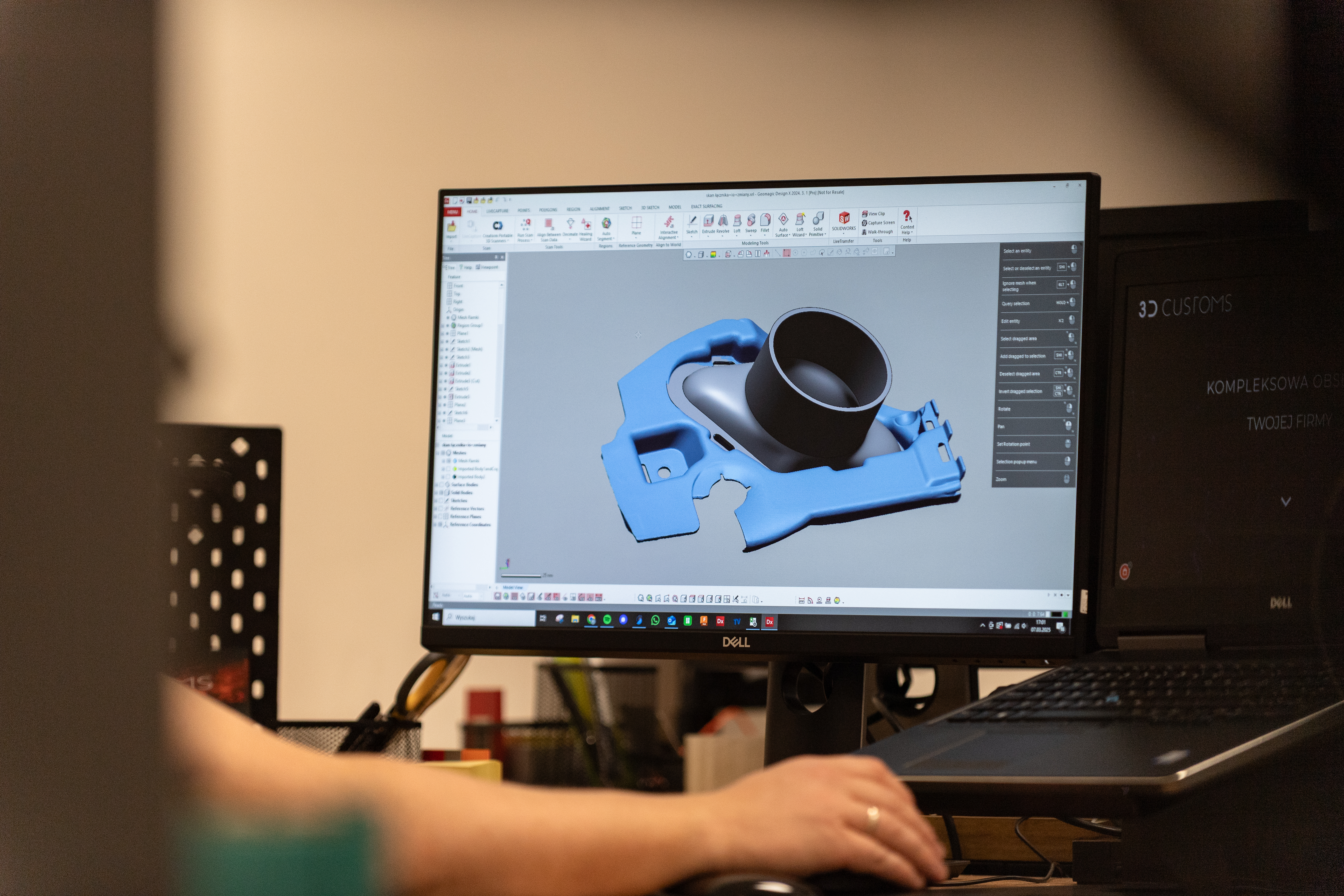

Głównym celem jest odtworzenie pełnej dokumentacji technicznej 3D, która pozwoli na ponowną produkcję, modyfikację lub analizę wytrzymałościową elementu. Dzięki zaawansowanemu skanerowi w technologii laserowej oraz specjalistycznemu oprogramowaniu, jesteśmy w stanie przenieść każdy detal fizycznego obiektu do wirtualnej rzeczywistości z dużą dokładnością.

Kiedy Inżynieria Odwrotna staje się niezbędna?

Zastosowania tej technologii są niemal nieograniczone. Najczęściej wspieramy naszych klientów w następujących sytuacjach:

• Brak dokumentacji technicznej: Gdy oryginalne pliki zaginęły, firma produkcyjna już nie istnieje lub dokumentacja nigdy nie została stworzona (np. w przypadku starszych maszyn).
• Modernizacja i optymalizacja części: Gdy klient chce ulepszyć istniejący komponent. Najpierw musi mieć jego bazę w CAD, aby móc wprowadzić zmiany konstrukcyjne.
• Analiza konkurencji (Benchmarking): Zrozumienie rozwiązań technicznych stosowanych w produktach konkurencyjnych w celu doskonalenia własnych wyrobów.
• Projektowanie części współpracujących: Jeśli tworzona jest nowa osłona do silnika lub uchwyt do istniejącej maszyny, skan 3D pozwala idealnie dopasować nowe elementy do tych, które już masz.

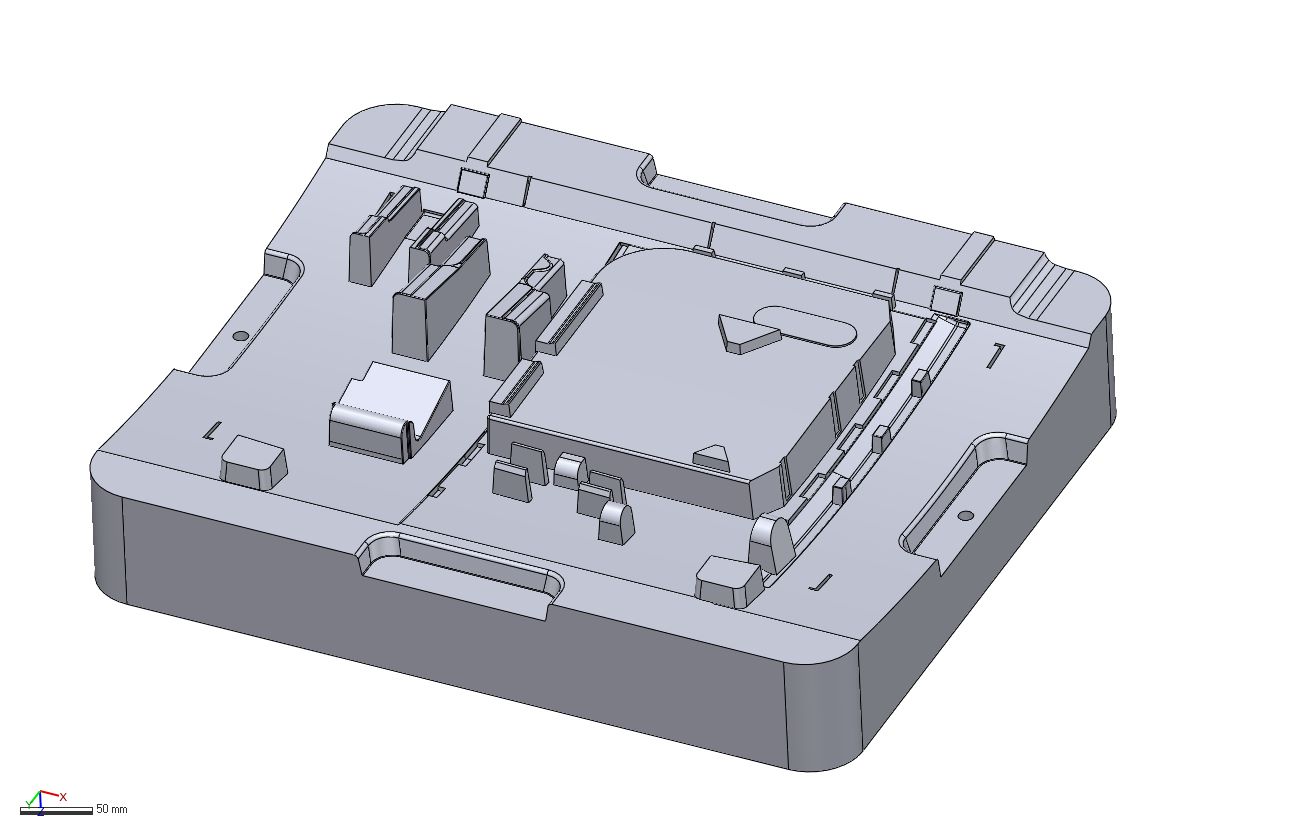

• Archiwizacja cyfrowa: Zabezpieczenie form wtryskowych, matryc lub prototypów przed ich fizycznym zużyciem lub zniszczeniem.

Jak pracujemy? Etapy procesu Inżynierii odwrotnej

Proces inżynierii odwrotnej to precyzyjna procedura, która wymaga zarówno zaawansowanego sprzętu, jak i ogromnej wiedzy inżynierskiej. Oto jak realizujemy to w 3D Customs:

Dlaczego warto?

Wybierając inżynierię odwrotną w 3D Customs, zyskują Państwo wymierne korzyści, które przekładają się na oszczędności i przewagę rynkową:

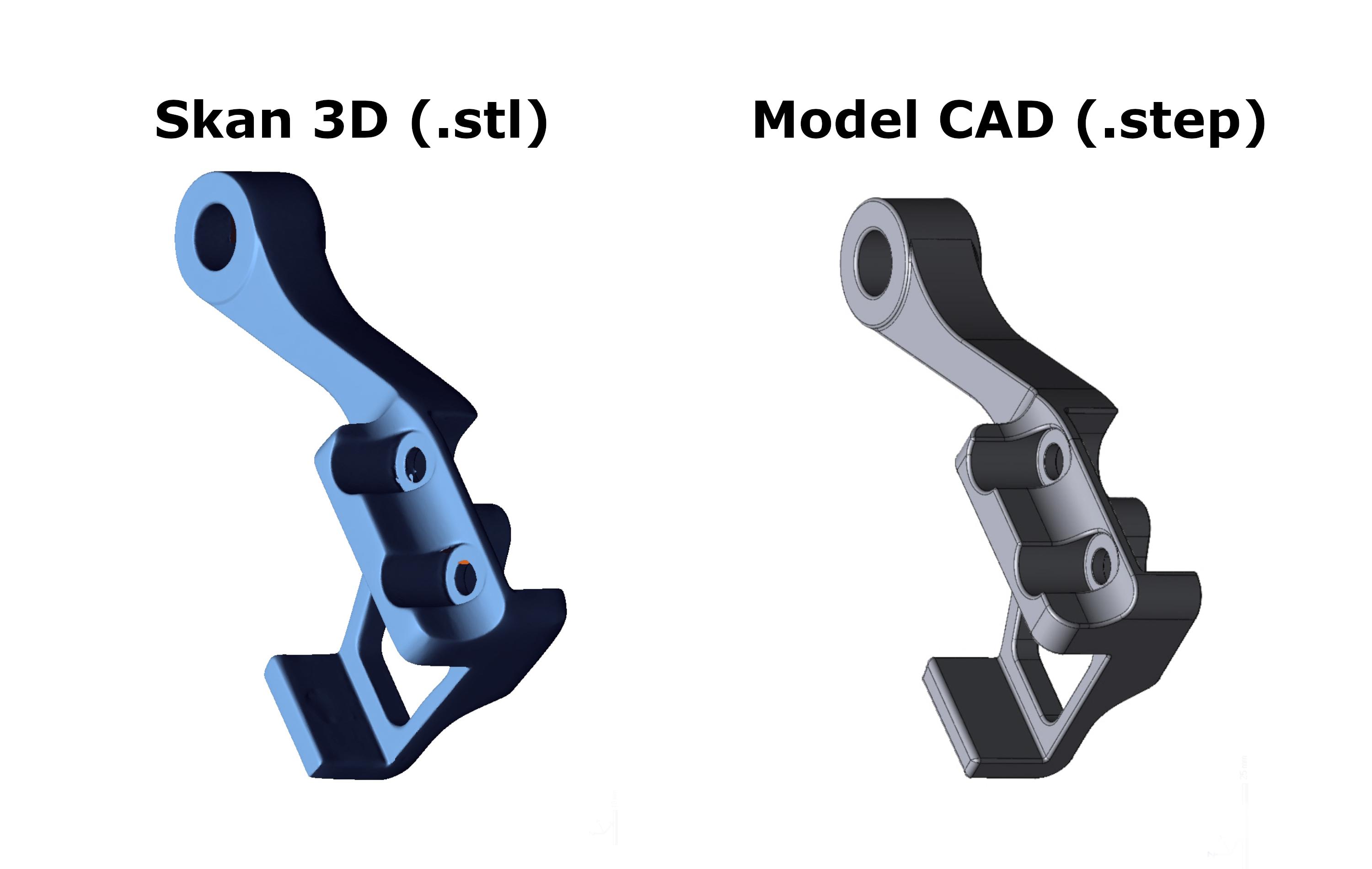

Inżynieria odwrotna (reverse engineering) to potężne narzędzie, które otwiera drzwi do nowoczesnej i optymalnej kosztowo produkcji. Ta zaawansowana technologia daje ogromne możliwości, nawet jeśli punktem wyjścia jest stary, zużyty detal, uszkodzona część maszyny czy prototyp całkowicie pozbawiony oryginalnych rysunków wykonawczych. Dzięki precyzyjnej digitalizacji i cyfrowej rekonstrukcji geometrii, brakująca dokumentacja techniczna przestaje być problemem.

Dbamy o to, aby całe skanowanie 3D i modelowanie CAD było procesem jasnym, szybkim i przede wszystkim dostarczało bezbłędne dane metrologiczne, na których można polegać w 100%. Profesjonalne usługi inżynierii odwrotnej w naszym wykonaniu to gwarancja, że otrzymasz idealnie odwzorowany, gotowy do produkcji plik parametryczny (np. STP, IGS), który pozwoli na bezproblemowe dorabianie części zamiennych i ulepszanie komponentów.
